HH44X/T/H微阻缓闭止回阀

产品详情

产品工作原理和用途：

HH44X、HH44T、HH44H 型微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和清理破坏性水锤，并能有x地减少阀门关闭水锤压力，可保障管网安全运行。

适用于安装在工业、农业、城市、高层住宅等给、排水系统的泵出口，用以防止介质倒流、清理水锤、保护泵及管路的安全运行。

产品结构特点：

1、设有平衡锤装置。阀瓣旋启时对水流的阻力小，开阀力仅为原旋启式的五分之一，为节能性产品。

2、阀瓣关闭的后段行程设有阻尼装置，且阻尼时间可调，可防止破坏性水锤的产生。

3、阀瓣密封效果好，减振耐磨、使用寿命长。

4、运行平稳，噪音低。

产品性能参数：

产品主要零件材料：

零件名称	阀体、阀盖	阀瓣	阀轴
材料	灰铸铁、铸钢	钢板、橡胶组合件	不锈钢

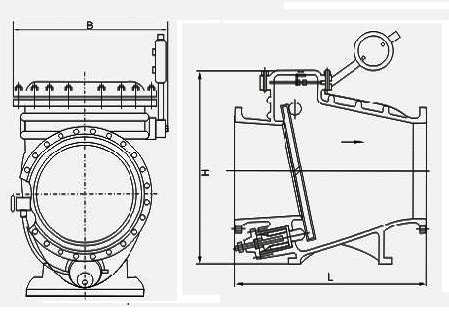

产品主要尺寸：

公称通径	主要外形和连接尺寸
公称通径	L	W	H
HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25
50	230	270	300
65	290	290	320
80	310	300	354
100	350	320	350
125	400	340	380
150	480	410	500
200	500	450	580
250	600	550	670
300	700	580	730
350	800	630	820
400	900	700	920
450	1000	800	950
500	1100	900	1100
600	1300	990	1200
700	1400	1120	1550
800	1500	1300	1700
