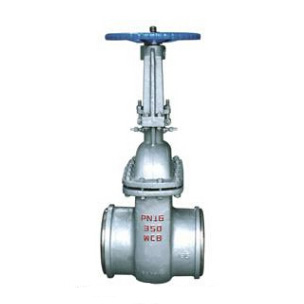

【DS/Z64H、DS/Z44H水封/真空闸阀介绍】
DS/Z64H、DS/Z44H水封/真空闸阀适用于公称压力 100MPa，工作温度 425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
【DS/Z64H、DS/Z44H水封/真空闸阀特点】
1 、阀盖填料室具有水密封结构，当接口通入压力 0.6-1MPa 的水时，可使系统与 大气隔离，保证系统具有良好的气密性。
2 、 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便，使用寿命长
4 、在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种。
6 、 DS 系列水封阀门适用于公称压力 ≦10.0MPa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
【DS/Z64H、DS/Z44H水封/真空闸阀零件材料】
产品类型 |
零件名称 | |||||
阀体、阀盖、支架 B0dy，BOnnet，Yoke |
阀杆 |
闸板、阀瓣、密封面 |
阀座密封面 |
阀杆螺母 |
填料 | |
碳钢型(C) Carbon steel | WCB 25 | 1Crl3 或2Crl3 | Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy | 不锈钢 Stainlesssteel | 铝青铜 Albronze | 柔性石墨 F18xible graphite |
合金钢(I) | WC6 Cr5M01 | 38CrMoAlA 20CrlM01VA | 钴基合金 |
硬质合金 | ||
【DS/Z64H、DS/Z44H水封/真空闸阀性能参数】
公称压力（MPa） | ||||||
壳体强度试验 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
密封试验 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
上密封试验 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
气密封试验 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
适用范围 | ||||||
产品类型 | 适用温度（℃） | 适用介质 | ||||
碳钢型 | ≤425 | 水、蒸汽、油品、非腐蚀性气体 | ||||
合金型 | ≤540 | |||||
【DS/Z64H、DS/Z44H水封/真空闸阀外形尺寸】
|
公称通径 DN/mm | L | α | H | DO | PNl.6/MPa | PN2.5/MPa | ||
| D | D1 | D | D1 | |||||
| 50 | 250 | 37o30' | 334 | 250 | 58 | 50 | 64 | 4g |
| 65 | 270 | 37o30' | 439 | 250 | 75 | 65 | 82 | 67 |
| 80 | 280 | 37o30' | 495 | 300 | 91 | 79 | 95 | 77 |
| 100 | 300 | 37o30' | 575 | 350 | 11O | 97 | 117 | 101 |
| 125 | 325 | 37o30' | 587 | 350 | 136 | 121 | 144 | 126 |
| 150 | 350 | 37o30' | 607 | 350 | 163 | 146 | 172 | 158 |
| 200 | 400 | 37o30' | 740 | 400 | 223 | 202 | 223 | 202 |
| 250 | 450 | 37o30' | 863 | 400 | 278 | 254 | 278 | 254 |
| 300 | 500 | 37o30' | 990 | 400 | 330 | 305 | 330 | 305 |
| 350 | 550 | 37o30' | 1137 | 500 | 382 | 352 | 382 | 352 |
| 400 | 600 | 37o30' | 1523 | 500 | 432 | 399 | 432 | 39g |
| 450 | 650 | 37o30' | 1618 | 600 | 485 | 451 | 485 | 451 |
| 500 | 700 | 37o30' | 1657 | 600 | 535 | 501 | 535 | 499 |
| 600 | 800 | 37o30' | 1746 | 700 | 636 | 601 | 636 | 599 |

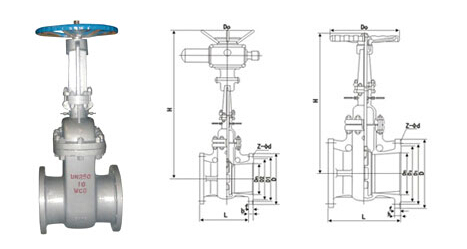

【DS/Z64H、DS/Z44H水封/真空闸阀结构图】
