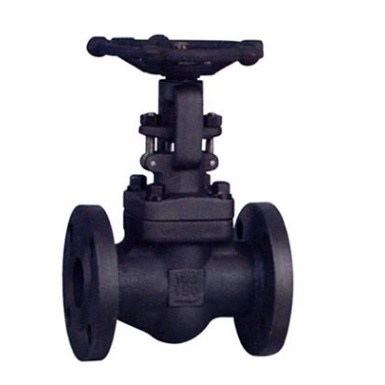

锻钢法兰截止阀J41H-16C

锻钢法兰截止阀J41H-16C

产品详情

【J41H锻钢法兰截止阀产品用途】

J41H锻钢法兰截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，本阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小。


【J41H锻钢法兰截止阀执行标准】

设计制造：GB12224 GB/T12228 BG/T12235

结构长度：JB/T96-95

法兰尺寸：JB/T82.1~82.4-94

检验和试验：GB/T13927


【J41H锻钢法兰截止阀性能参数】

试验项目（PN）

1.6

2.4

4.0

6.4

10.0

16.0

强度试验

2.4

3.8

6.0

9.6

15.0

24.0

密封试验

1.76

2.75

4.4

7.04

11.0

17.6

气密封试验

0.6

适用温度

≤425℃

适用介质

水、油品、蒸气

J41H锻钢法兰截止阀外形和连接尺寸

公称通径主要外形尺寸和连接尺寸
LdSL1TL2HD0
J41H-16 CJ41H-25 J41H-40 J11H-16 CJ11H-25 J11H-40 J61H-16C J61H-25 J61H-40
15901322.5101/21515998
201001828.5113/417190112
251202334.512119208126
321402943141?21216166
401703649151?21247188
50200466116225290220
J41H-64 J11H-64 J61H-64
15901322.5101/21515998
201001828.5113/417190112
251202334.512119208126
321402943141?21216166
401703649151?21258188
50210466116225405220
【J41H锻钢法兰截止阀结构图】
