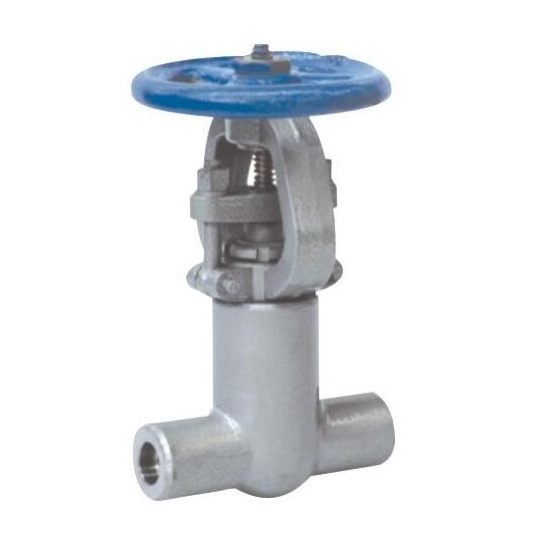

【Z61Y压力自紧密封阀盖手轮的操作铸钢闸阀介绍】
Z61Y压力自紧密封阀盖手轮的操作铸钢闸阀启闭件是刚性实心闸板,闸板的运动方向与流体方向相垂直,可作全开或全关用,阀体采用整体锻造,非常适合高温高压工况用。闸阀流体阻力小,密封面受介质的冲刷和侵蚀小,开闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广。
【Z61Y压力自紧密封阀盖手轮的操作铸钢闸阀特点】
1、中腔采用压力自紧式密封结构,内腔压力越高密封性能越好支管两端为焊接连接适应不同的接管要求。
2、闸板和阀座的密封面采用 司太立( stellite )钴基硬质合金堆焊而成运动密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。
3、阀杆经调质和表面氮化处理-有良好的抗腐蚀性和抗擦伤性。
【Z61Y压力自紧密封阀盖手轮的操作铸钢闸阀零件材料】
名 称 | 阀体、阀盖 | 闸板、密封面 | 阀杆 | 阀杆螺母 | 填料 | |
Z61Y-100/160 | C | 锻钢 | 铬不锈钢堆 焊硬质合金 | 铬不锈钢 | 铸铝青铜 | 夹铜丝石棉盘根 |
P | 锻不锈钢 | |||||
I | 锻Cr5Mo |
【Z61Y压力自紧密封阀盖手轮的操作铸钢闸阀性能参数】
公称压力 PN/MPa Nominal pressure | 试验压力/MPa Seal test | ||
壳体强度试验 Shell strength | 上密封试验 Back seal test | 密封试验 Seat test | |
1.0 | 1.5 | 1.1 | 1.1 |
1.6 | 2.4 | 1.8 | 1.8 |
2.5 | 3.8 | 2.8 | 2.8 |
4.0 | 6.O | 4.4 | 4.4 |
6.4 | 8.6 | 7.O | 7.0 |
1O.O | 15.O | 11.O | 11.O |
【Z61Y压力自紧密封阀盖手轮的操作铸钢闸阀外形尺寸】
NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / |
全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L | 92 | 111 | 111 | 120 | 120 | 140 | 178 | 210 | |
H(开) | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | |
W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
重量 | 螺栓式 | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 |
焊接式 | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22.0 |

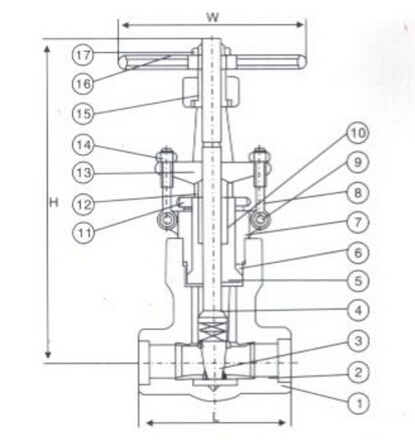

【Z61Y压力自紧密封阀盖手轮的操作铸钢闸阀结构图】
